Как карбоновые конструкции повышают эффективность БПЛА: снижение веса без потери прочности

Основная проблема в проектировании БПЛА

Любой, кто проектирует конструкции БПЛА, знает эту дилемму: дальность полета, полезная нагрузка и жесткость находятся в противоречии друг с другом. Увеличение времени полета требует снижения веса. Увеличение полезной нагрузки тоже требует снижения веса. Но чрезмерное снижение веса ведет к потере жесткости — плечи деформируются при резких ускорениях или ветровых нагрузках, и даже лучший полетный контроллер не может это компенсировать.

Традиционные подходы имеют очевидные ограничения. Алюминий дает прочность ценой веса. Литьевой пластик или 3D-печать дают легкость, но страдают жесткостью и ударной вязкостью. Внешние условия добавляют проблем — влажность, солевой туман и перепады температур ускоряют деградацию материалов. Это не теоретические рассуждения. Мы видели это на практике.

Почему углепластик решает эту проблему

Углепластик одновременно решает задачи снижения веса и повышения жесткости. Его плотность примерно на 60% ниже плотности алюминия, а удельный модуль упругости (жесткость на единицу веса) значительно выше — то есть плечо из углепластика того же веса обеспечивает лучшую жесткость, меньше деформируется в полете и дает более точный отклик полетному контроллеру. Кроме того, углепластик не корродирует, что делает его идеальным для работы в сложных наружных условиях.

Но главное преимущество — в возможности проектирования. Изменяя ориентацию волокон и последовательность слоев, можно локально усиливать определенные направления нагрузок — плечи БПЛА испытывают как изгиб, так и кручение, поэтому соотношение слоев должно соответствовать реальным условиям. Это позволяет проектировать структуру под реальные траектории нагрузок, а не ограничиваться изотропными свойствами материала.

Применение углепластика в конструкции БПЛА

lПлечи БПЛА. Это самое зрелое и распространенное применение углепластика. Карбоновые трубы — круглые, квадратные или профильные — дают одновременно легкость и сопротивление изгибу/кручению. В проектах, которые мы вели, замена на углепластик стабильно давала существенное снижение веса.

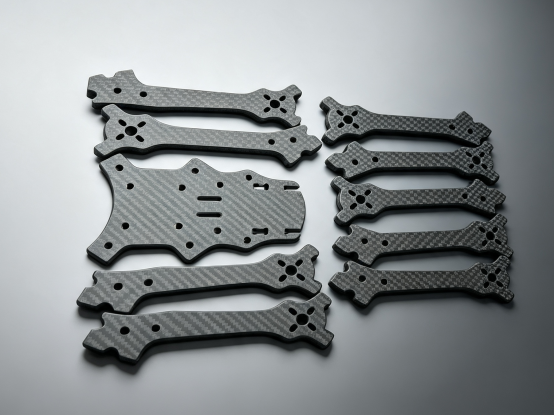

lРамы. Карбоновые пластины, обработанные на ЧПУ или отформованные под давлением, служат базой для крепления оборудования и обеспечивают общую жесткость. Ключевые моменты — распределение напряжений вокруг вырезов и усиление в точках соединений.

lКрепления полезной нагрузки. Кронштейны для подвесов, камер и датчиков выигрывают от высокой жесткости и демпфирующих свойств углепластика, снижая влияние вибраций на качество изображения и сбор данных.

lШасси. Высокая прочность углепластика снижает весовую долю шасси при сохранении способности выдерживать ударные нагрузки при взлете и посадке.

Ключевые аспекты проектирования и производства

Успех с карбоновыми деталями часто определяется деталями, а не выбором материала.

lПроектирование выкладки. Плечи БПЛА испытывают как изгиб, так и кручение. Мы обычно начинаем с анализа нагрузок, затем предлагаем схему выкладки и рекомендации по выбору материалов — высокопрочное волокно для нагруженных зон и материал стандартного класса для некритичных участков, сохраняя производительность при контроле затрат.

lТочки соединений. Места крепления плеч к фюзеляжу и моторам — наиболее частая зона отказов. Кромки отверстий склонны к расслоению и ворсистости, поэтому вокруг соединений требуется дополнительное армирование. Рекомендуем валидировать конструкцию соединений на этапе прототипа, а не как дополнение в конце.

lОбработка на ЧПУ. Сверление и фрезерование карбоновых пластин требует инструментов с алмазным покрытием для контроля расслоения и ворсистости. Большинство обычных механообрабатывающих цехов не имеют такого оснащения — проверяйте возможности поставщика.

lОт прототипа к серии. Для малых серий подходят трубы намотки и пластины с ЧПУ. Для крупных серий рекомендуется компрессионное формование или выдувное формование для обеспечения стабильности качества. То, что работает на прототипе, часто не масштабируется — углы уклонов, линии разъема и циклы отверждения должны быть продуманы с самого начала.

Возможности GBTECH

GBTECH предоставляет полный комплекс услуг по производству карбоновых компонентов для БПЛА — от инженерной поддержки до серийного выпуска. Наши технологии включают намотку, компрессионное формование, автоклавную обработку, пултрузию и финишную обработку на ЧПУ — все под управлением системы качества ISO 9001.

Недавно мы завершили проект по оптимизации рычагов. Исходная конструкция рычагов из формованного под давлением углеродного волокна была заменена решением, сочетающим трубы из углеродного волокна и разъемы, изготовленные методом 3D-печати. Масса рычагов значительно снизилась, а общая экономия веса летательного аппарата может быть использована для увеличения емкости аккумулятора или полезной нагрузки, что напрямую приводит к увеличению длительности полета. Этот пример показывает, что ценность углеродного волокна заключается не только в замене материалов, но и, что более важно, в переосмыслении конструктивного дизайна.

Свяжитесь с нами

Если вы ищете решение по материалам для снижения веса, повышения жесткости или увеличения времени полета вашего БПЛА, посетите gbtechrussia.com или свяжитесь с нашей инженерной командой напрямую. Карбоновые компоненты для БПЛА не бывают «стандартными» — у каждого летательного аппарата свои условия нагружения, и каждый заслуживает свежего подхода, начиная с проектирования выкладки. Присылайте ваши конструктивные требования — мы поможем найти решение.
